千兆网视觉的全新升级

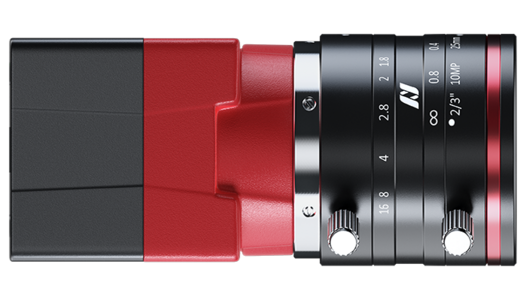

Alvium G1-510
Alvium G1-510 搭载 Sony IMX548 传感器，在 5.1 MP 分辨率下速度可达 22.0 帧/秒。
配置技术参数
| 接口 | IEEE 802.3 1000BASE-T, IEEE 802.3af (PoE) |
|---|---|
| 分辨率 | 2464 (H) × 2064 (V) |
| 传感器 | Sony IMX548 |
| 传感器类型 | CMOS |
| 传感器尺寸 | Type 1/1.8 |
| 像元尺寸 | 2.74 µm × 2.74 µm |
| 快门种类 | GS (Global shutter) |
| Lens mounts (available) | C-Mount, CS-Mount, S-Mount |
| 最大满帧帧率 | 22 fps at 122 MByte/s, Mono8 |
| ADC | 12 Bit |
| 缓存 (RAM) | 32 MByte |
| 非易失性内存 (Flash) | 1024 KByte |
| Bit位数 | 12-bit Bit |
|---|---|
| 黑白像素格式 | Mono8, Mono10, Mono10p, Mono12, Mono12p |
| TTL I/Os | 2 GPIOs (LVTTL) |
|---|---|
| 光耦 I/Os | 1 input, 1 output |
| 电源要求 (DC) | 10.8 to 26.4 VDC AUX | IEEE 802.3af, Power Class 0 PoE |
|---|---|
| 功耗 | External power: 3.2 W at 12 VDC (typical) | Power over Ethernet: 3.6 W (typical) |
成像控制: 自动控制
- 自动曝光
- 自动增益
- 自动白平衡（彩色机型）
成像控制: 其他图像控件
- 自适应滤波器
- 像素合并
- 黑电平
- 色彩转换（包括色相，饱和度；彩色机型）
- 对比度
- 自定义卷积
- 去马赛克，彩色解码，高达 5×5（彩色机型）
- DPC（坏点校正）
- FPNC（固定模式噪声校正）
- 伽马
- LUT（查找表）
- X/Y 反转
- ROI（感兴趣区域）
- 清晰/模糊
相机控制
- 采集帧率
- 带宽控制
- 计数器和计时器
- 现场固件更新
- I/O 和触发控制
- 时序器
- I/O 串口
- 温度监控
- 用户设置集
三脚架适配器3D CAD文件（STEP）
Alvium tripod adapter short (ZIP)
相机三维CAD文件（STEP）
- 您需要一个3D CAD 查看器应用程序来查看和测量 STEP 文件。免费下载一个 STEP 查看器。 https://www.freecadweb.org.
- 进入相机选型器，选择你的 Alvium 型号并配置相关的硬件选项（例如开放式外壳的 C-Mount 相机）。
- 在显示 Alvium 子型号的互动程序中，打开“STEP 文件”链接。请参见下图。
- 从互动程序底部显示的链接选择下载文件。
- 要从 STEP 文件组件组装封闭式外壳相机，请按照链接集合中包含的说明进行操作。
配置您的相机！
完美连接 - 得益于功能强大的软件
轻松集成软件
Vimba X SDK 是 Allied Vision 新一代软件开发套件，该套件完全符合 GenICam 标准并独立于平台，适用于所有 GigE、5GigE 以及 USB3 Vision接口的 Allied Vision 相机。您可以使用 Vimba X 套件将相机轻松集成到嵌入式系统中。
基于 GenICam 的传输层支持 Alvium 相机并可以自动将其连接到第三方解决方案，如MATLAB、OpenCV、Halcon、CVB等。
要在您的视觉系统上控制 Alvium CSI-2 相机，Allied vision提供不同的访问模式：
- 用于 CSI-2访问的 GenICam 通过 GenICam 功能控制相机，直接使用 Alvium CSI-2驱动程序和 CSI-2传输层（TL）
- 高级用户通过直接寄存器访问（DRA）控制相机
- Video4Linux2 Access 允许通过已建立的 V4L2 API 或类似 GStreamer 和 OpenCV 等应用程序控制相机
开源 CSI-2驱动程序可在 GitHub 上下载
