Coaxlink Octo

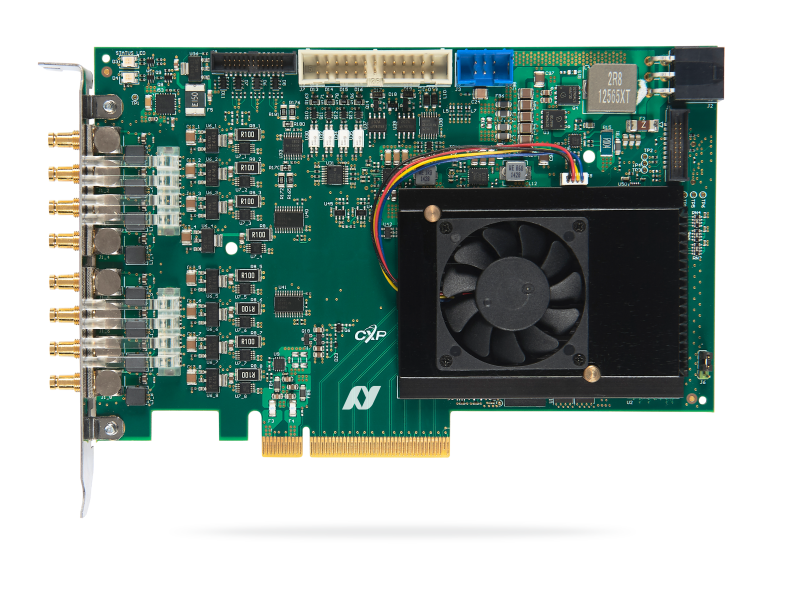

PCIe 3.0 八连接 CoaXPress 图像采集卡
- 八个 CoaXPress CXP-6 连接：5,000 MB/秒的摄像机带宽
- 一张卡最多可连接 8 台 CoaXPress 摄像机
- PCIe 3.0（第 3 代）x8 总线：6,700 MB/s 总线带宽
- 功能丰富的 10 条数字输入/输出线
- 随 PC3304 HD26F I/O 适配器电缆提供
- 丰富的摄像机控制功能
- Memento 事件记录工具
- 与 CustomLogic 兼容：您自己的 FPGA 逻辑
单张 Coaxlink 卡最多可连接 8 台摄像机
Coaxlink Octo 还支持将 16 台摄像机连接到两张卡上。
线扫描触发功能
Allied Vision图像采集卡提供多种功能，可同步线扫相机或1D相机、传感器及照明控制器。图像采集卡能根据运动编码器接收的信号控制相机扫描速率。
其支持连续卷材扫描（可检测无限连续移动的表面且不遗漏任何行）与离散物体扫描（用于采集摄像机前移动物体的图像）。
区域扫描触发功能
Allied Vision图像采集卡提供多种功能，可同步面阵相机或2D相机、传感器和照明控制器，适用于视野内静止或移动物体，以及移动相机。
益处
PCIe 3.0（第3代）x8总线
- 7,800 MB/s 峰值总线带宽
- 6,700 MB/s 持续总线带宽
长电缆支撑

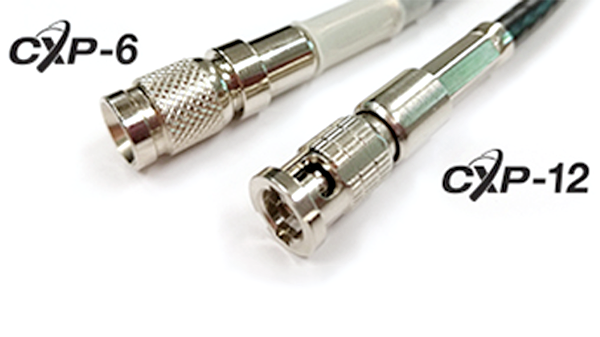

- 40米（CXP-6速率，6.25 Gbps）
- 100米（CXP-3速率，3 Gbps）
CoaXPress供电
- 为相机提供最高17W/通道的24VDC供电，具备自动设备检测、测量及过载保护功能。
- 支持总电压/电流及各通道电压/电流测量，便于进行验证与性能偏差监测。
使用标准同轴电缆
- 单根经济型数据传输线缆，兼具摄像头控制、触发与供电功能
- 顶级可靠性与灵活性，在最恶劣环境中仍能稳定运行
坚固连接器，确保可靠连接

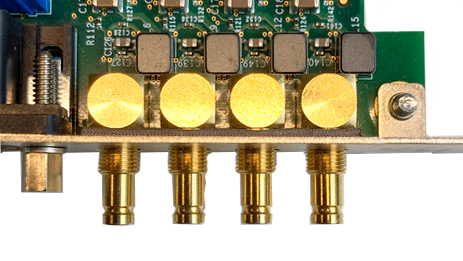

Coaxlink CXP-6 采用带推拉锁定系统的 DIN 1.0/2.3 连接器。
纪念事件日志记录工具
- Memento是一款适用于Coaxlink和Grablink卡的高级开发与调试工具。
- Memento能精确记录与摄像机、图像采集卡及其驱动程序以及应用程序相关的所有事件日志。

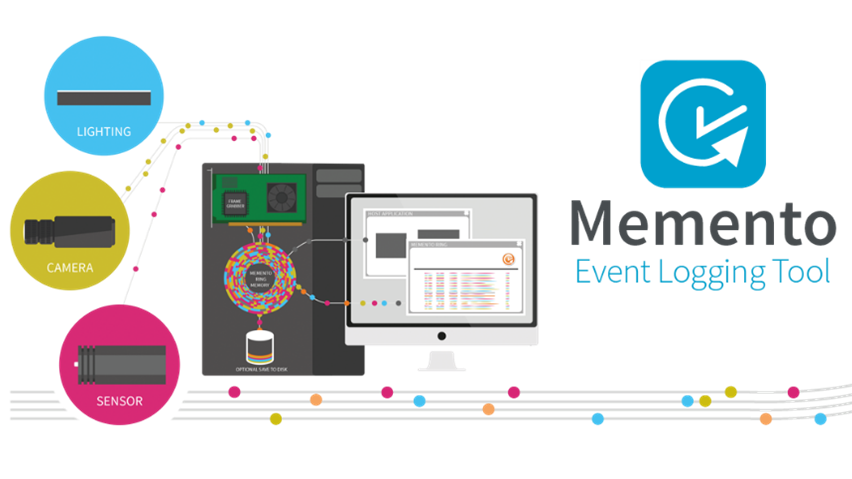

- 它为开发人员提供带时间戳的事件精确时间线，同时包含上下文信息和逻辑分析器视图。
- 在应用程序开发、调试及机器运行过程中，该工具均能提供宝贵辅助支持。
兼容 eGrabber
- eGrabber Studio：eGrabber新型交互式评估和演示应用程序，可访问 GenTL Producers 公开的 GenICam 功能。
- GenTL 控制台：该命令行工具提供 Euresys GenTL Producer 功能和命令的访问渠道。
C2C-Link 摄像头同步

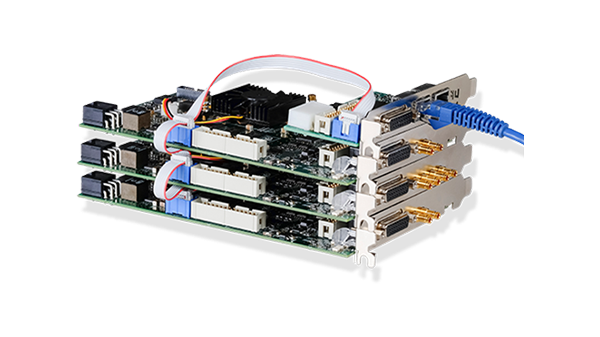

允许精确同步连接到同一张卡上的多个面阵相机或线扫相机
- 到同一张卡上
- 到同一台PC中的不同卡
- 不同PC中的不同卡
符合GenICam标准
包括对以下内容的支持：
- GenApi
- 标准功能命名规范（SFNC）
- GenTL
直接GPU传输
-

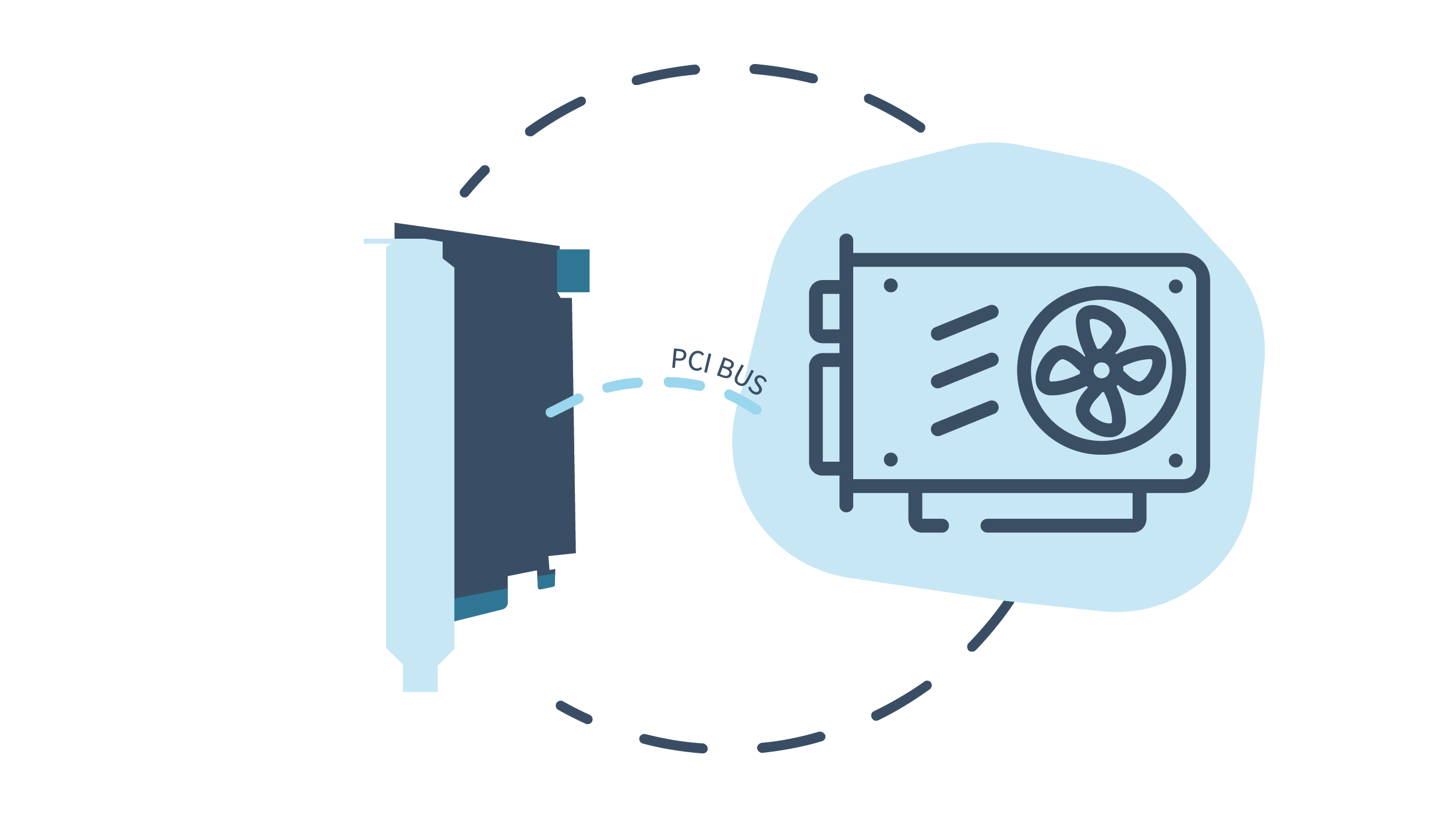

- AMD DirectGMA和NVIDIA（CUDA）的示例程序已提供。
- 直接GPU传输可消除不必要的系统内存复制，降低CPU开销并减少延迟，从而显著提升应用程序的数据传输性能。
- 通过AMD DirectGMA技术可实现图像数据直接捕获至GPU内存。兼容AMD FirePro W5x00及以上型号，以及所有AMD FirePro S系列产品。
高性能直接内存访问（DMA）
-
- 直接传输至用户分配的内存
- 硬件散射-聚合支持
提供适用于 Windows、Linux 和 macOS 的驱动程序
包括对英特尔64位平台以及ARM 64位平台的支持。
线扫描元数据插入
启用此功能后，系统将在图像数据旁记录元数据。行元数据随每行采集的图像同步捕获，而缓冲区元数据仅在采集缓冲区首行图像时捕获。元数据由可配置的通用事件计数器、正交编码器位置计数器和/或I/O线路状态组成。该功能使线扫描应用能够将图像数据与系统事件（包括运动编码器位置）相关联。
CustomLogic：专属的FPGA逻辑
- CustomLogic是一款FPGA设计套件，支持设计并向Coaxlink板卡上传FPGA代码
- 该套件兼容 Coaxlink Octo、Coaxlink Quad CXP-12 及 Coaxlink QSFP+ 板卡，可调用其 AMD Kintex Ultrascale XCKU035 FPGA 资源的 70%。
- 设计阶段需使用赛灵思 Vivado 开发工具（不随套件提供）
- 使用CustomLogic无需额外硬件支持
通用输入输出引脚
-
- 兼容多种传感器和运动编码器。
- 高速差分输入：支持高达5 MHz的正交运动编码器。
- 隔离电流检测输入：支持5V、12V、24V信号电压，最高50kHz采样率，每个通道具备高达250VDC直流电隔离及170VAC交流电有效值隔离能力。
- 隔离式触点输出。
- 高速5V兼容TTL输入/LVTTL输出。
基于速率转换器的柔性线扫相机操作
-
- 速率转换器是一款智能可编程的频率倍增/分频器。
- 配合运动编码器和线扫相机使用时，它允许用户选择图像像素的宽高比。
- 它提供了一种校准采集链的方法，可轻松实现正方形图像。eGrabber驱动程序是一个类库，为从Coaxlink和Grablink Duo图像采集卡进行图像采集提供了易于使用的编程接口。eGrabber具有高级、面向对象、用户友好的API，兼容C++、C#和Python。
eGrabber
探索我们的图像采集卡软件
General
| Product name: | PC3602-T Coaxlink Octo |
| Product code: | 3602-T |
| Product status: | Released |
Mechanical
| Form factor: | PCIe Card |
| Cooling method: | Air cooling / fan-cooled |
Host Bus
| Standard: | PCIe 1.0 |
Camera Inputs
| Camera interface standard: | Camera Link |
