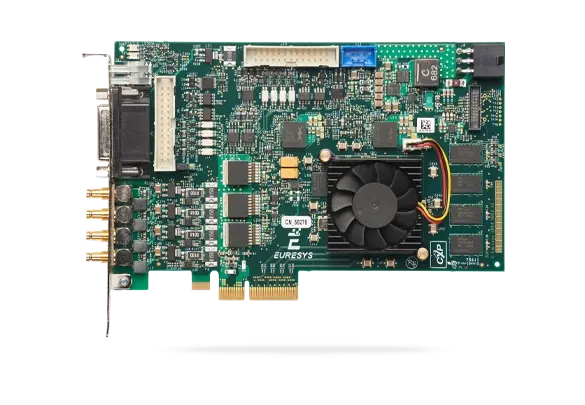

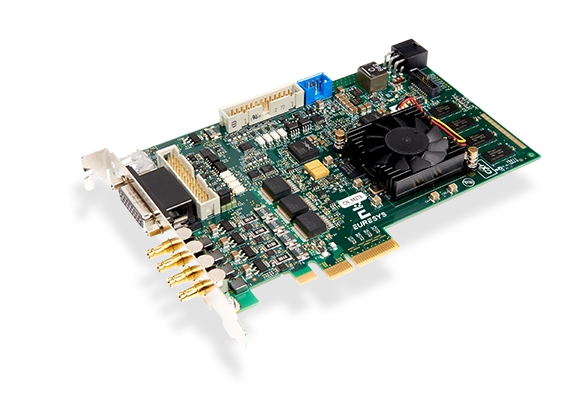

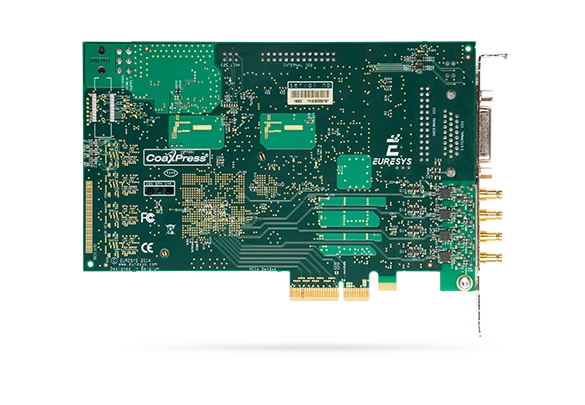

Coaxlink Quad 3D-LLE
Frame grabber Quad CXP-6 con funzione integrata di estrazione della linea laser per la profilatura 3D
- Estrazione di linee laser con utilizzo della CPU dell'host pari a zero
- Estrazione di linee laser singole e doppie in una mappa di profondità
- Generazione in tempo reale di mappe di altezza 3D a 16 bit
- Scelta degli algoritmi: Massimo, Picco, Centro di gravità (COG)
- Precisione: fino a 1/256 di pixel (con gli algoritmi "Pico" e "COG")
- Prestazioni: 38.000 profili/s da immagini 1024 x 128. 76.000 profili/s da immagini 1024 x 64
- Strumento di registrazione degli eventi Memento
Generazione in tempo reale di mappe altimetriche 3D a 16 bit
Coaxlink trasferisce direttamente la mappa altimetrica 3D elaborata alla memoria del PC host senza ritardi, in tempo reale.
Estrazione della linea laser senza alcun utilizzo della CPU dell'host
L'FPGA integrato nel Coaxlink misura la posizione della linea laser durante l'acquisizione dell'immagine senza gravare sulla CPU dell'host.
Vantaggi

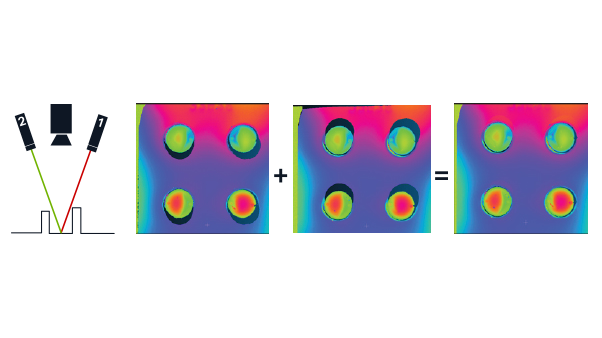

Estrazione a doppia linea laser
Grazie alle implementazioni software e hardware, il processo di estrazione a doppia linea laser riduce l’effetto delle occlusioni. Le occlusioni si verificano quando alcune parti degli oggetti non vengono illuminate da nessun laser. L’utilizzo di due laser con angoli diversi riduce queste aree indefinite. La calibrazione basata sugli oggetti inclusa in Easy3DLaserLine consente di combinare i dati acquisiti in un'unica nuvola di punti calibrata.
Supporto per cavi lunghi
- 40 metri alla velocità CXP-6 (6,25 Gbps)
- 100 metri alla velocità CXP-3 (3 Gbps)
Alimentazione tramite CoaXPress
-
- Alimenta la tua telecamera con una potenza fino a 17 W per canale a 24 V CC, con rilevamento automatico dei dispositivi, misurazione e protezione da sovraccarico.
- È possibile misurare la tensione e la corrente sia complessivamente che per singolo canale, consentendo la verifica e il monitoraggio delle variazioni delle prestazioni.
Utilizzare cavi coassiali standard
-
- Un unico cavo economico per il trasferimento dei dati, il controllo della telecamera, l'attivazione e l'alimentazione
- Massima affidabilità e flessibilità, garantisce prestazioni ottimali anche negli ambienti più difficili
Connettori robusti per collegamenti affidabili

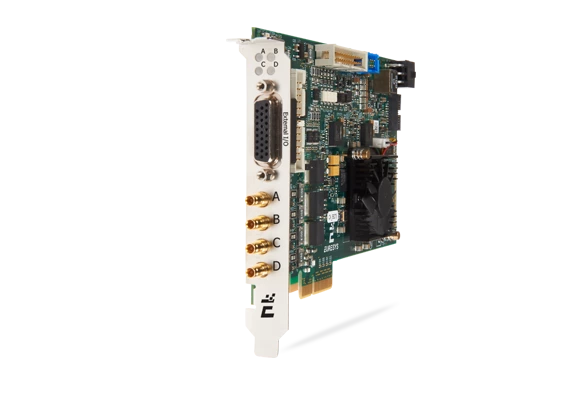

Il Coaxlink CXP-6 utilizza connettori DIN 1.0/2.3 con sistema di bloccaggio push/pull.
Compatibile con eGrabber
- eGrabber Studio: l’applicazione interattiva di valutazione e dimostrazione di eGrabber, che consente di accedere alle funzionalità GenICam rese disponibili dai GenTL Producer
- GenTL Console: uno strumento a riga di comando che consente di accedere alle funzioni e ai comandi messi a disposizione dai GenTL Producer di Euresys
Strumento di registrazione degli eventi Memento
-
- Memento è uno strumento avanzato di sviluppo e debug disponibile per le schede Coaxlink e Grablink.
- Memento registra un log accurato di tutti gli eventi relativi alla telecamera, al frame grabber e al relativo Driver software, nonché all’applicazione.
- Fornisce allo sviluppatore una sequenza temporale precisa degli eventi contrassegnati da data e ora, insieme alle informazioni di contesto e alla vista dell’analizzatore logico.
- Fornisce un valido supporto sia durante lo sviluppo e il debug delle applicazioni, sia durante il funzionamento del sistema.
Sincronizzazione delle telecamere C2C-Link Camera Link
Consente di sincronizzare con precisione più telecamere matriciali o a scansione lineare collegate
-
- alla stessa scheda
- a schede diverse nello stesso PC
- a schede diverse in PC diversi
Conforme allo standard GenICam
Include il supporto per:
-
- GenApi
- La convenzione standard di denominazione delle funzionalità (SFNC)
- GenTL
DMA (Direct Memory Access) ad alte prestazioni
-
- Trasferimento diretto nella memoria allocata dall'utente
- Supporto hardware per le operazioni scatter-gather
Driver software disponibili per Windows, Linux e macOS
Compreso il supporto per le piattaforme Intel a 64 bit e per quelle ARM a 64 bit.
Linee I/O per uso generico
-
- Compatibile con un'ampia gamma di sensori e encoder di movimento.
- Ingressi differenziali ad alta velocità: supporto per encoder di movimento in quadratura fino a 5 MHz.
- Ingressi isolati per il rilevamento di corrente: accettano tensioni di segnale a 5 V, 12 V e 24 V, fino a 50 kHz; isolamento galvanico individuale fino a 250 V CC e 170 V CA RMS.
- Uscite a contatto isolate.
- Ingressi TTL ad alta velocità conformi a 5 V / uscite LVTTL.
eGrabber
Scopri il nostro software Frame Grabber
General
| Product name: | PC1637 Coaxlink Quad 3D-LLE |
| Product code: | 1637 |
| Product status: | Released |
Mechanical
| Form factor: | PCIe Card |
| Cooling method: | Air cooling / fan-cooled |
Host Bus
| Standard: | PCIe 2.0 |
Camera Inputs
| Camera interface standard: | CoaXPress |
