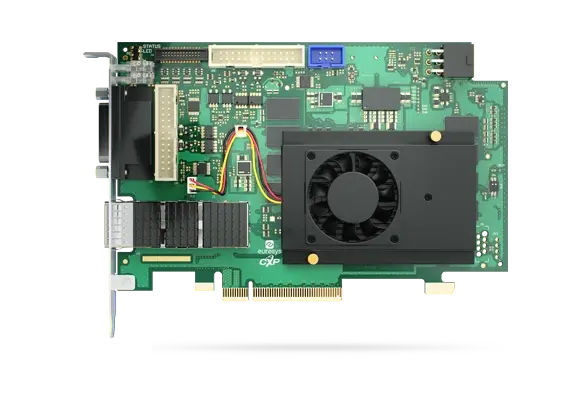

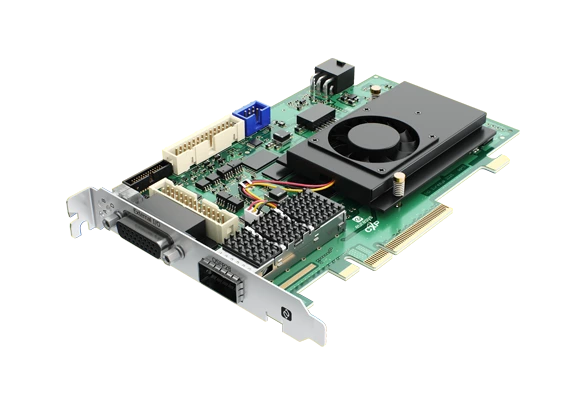

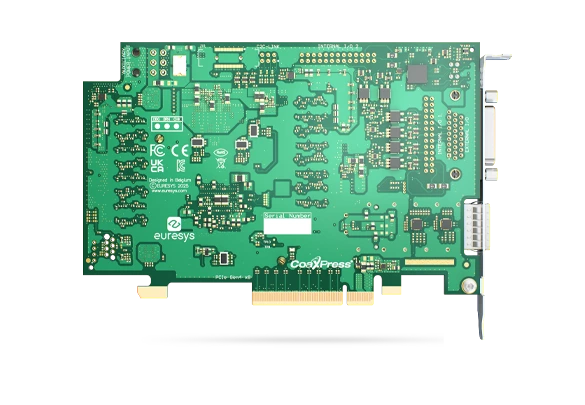

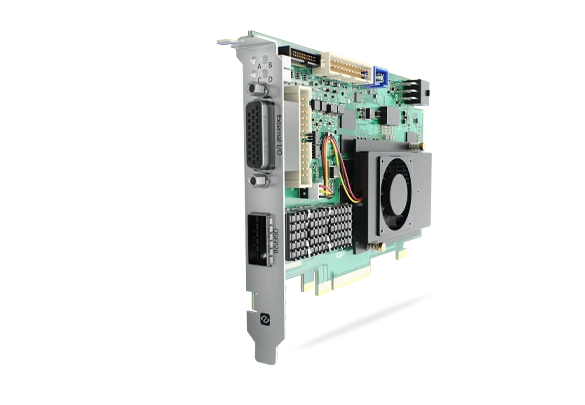

Coaxlink QSFP28
Frame grabber CoaXPress-over-Fiber da 100G

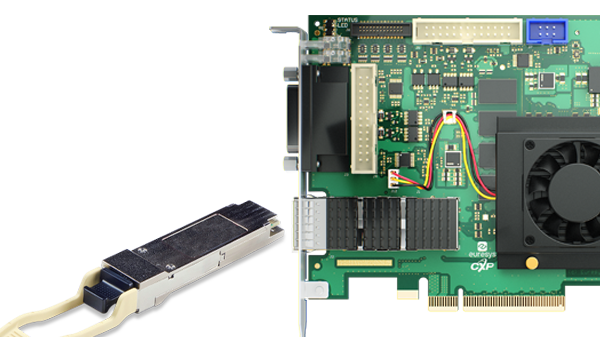

- Una porta QSFP28 compatibile con moduli ottici da 100 Gbps
- Quattro connessioni CoaXPress-over-Fiber da 25 Gbps
- Larghezza di banda della telecamera: 12.500 MB/s
- 8 GB di memoria integrata
- Bus PCIe 4.0 (Gen 4) x8: larghezza di banda del bus pari a 13.500 MB/s
- Set completo di 20 linee di I/O digitali
- Funzioni avanzate di controllo della telecamera
- Strumento di registrazione degli eventi Memento
Punti salienti
CoaXPress-over-Fiber è un'estensione leggera ma significativa della specifica CoaXPress esistente, volta a supportare il trasporto su fibra ottica
Grazie all’utilizzo della connettività in fibra ottica, CoaXPress-over-Fiber beneficia di lunghezze dei cavi pressoché illimitate e di una minore congestione dei cavi (la fibra ottica è più leggera e sottile rispetto ai cavi coassiali). Sfruttando gli standard del livello fisico Ethernet (IEEE 802.3), CoaXPress-over-Fiber beneficia anche dei componenti standard a basso costo (come connettori e cavi) e della loro costante evoluzione verso larghezze di banda sempre maggiori.
Ma soprattutto, CoaXPress-over-Fiber consente a CoaXPress di superare i limiti fisici dei cavi coassiali in termini di velocità di trasmissione.
Sostieni il prossimo passo avanti nella larghezza di banda delle fotocamere
- La velocità di acquisizione dati più elevata del settore
- Larghezza di banda della telecamera fino a 12.500 MB/s dalla telecamera alla memoria del PC host
- Una singola interfaccia QSFP28 offre una larghezza di banda equivalente a
- 10 connessioni CXP-12
- 14 connessioni Camera Link Full
- 20 connessioni CXP-6
Vantaggi
Compatibile con eGrabber
- eGrabber Studio: l'applicazione interattiva di valutazione e dimostrazione di eGrabber, che consente di accedere alle funzionalità GenICam rese disponibili dai GenTL Producer
- GenTL Console: uno strumento a riga di comando che consente di accedere alle funzioni e ai comandi messi a disposizione dai GenTL Producer di Euresys
Bus PCIe 4.0 (Gen 4) x8
- Larghezza di banda massima del bus: 15.700 MB/s
- Larghezza di banda del bus sostenuta di 13.500 MB/s
Trasferimento diretto tramite GPU
- Sono disponibili programmi di esempio per AMD DirectGMA e NVIDIA (CUDA).
- Il trasferimento diretto alla GPU elimina le copie superflue nella memoria di sistema, riduce il carico sulla CPU e abbassa la latenza, con conseguenti miglioramenti significativi delle prestazioni nei tempi di trasferimento dei dati per le applicazioni.
- È disponibile l'acquisizione diretta dei dati immagine nella memoria della GPU tramite DirectGMA di AMD. Compatibile con AMD FirePro W5x00 e versioni successive e con tutti i prodotti della serie AMD FirePro S.
DMA (Direct Memory Access) ad alte prestazioni
- Trasferimento diretto nella memoria allocata dall'utente
- Supporto hardware per le operazioni scatter-gather
Sincronizzazione delle telecamere C2C-Link Camera Link
Consente di sincronizzare con precisione più telecamere matriciali o a scansione lineare collegate
-
- alla stessa scheda
- a schede diverse nello stesso PC
- a schede diverse in PC diversi
Sono disponibili driver software per Windows, Linux e macOS
Compreso il supporto per le piattaforme Intel a 64 bit e per quelle ARM a 64 bit.
Altri vantaggi
Funzionamento flessibile della telecamera a scansione lineare con il convertitore di frequenza
- Il convertitore di frequenza è un moltiplicatore/divisore di frequenza intelligente e programmabile.
- Utilizzato con encoder di movimento e telecamere a scansione lineare, consente all'utente di scegliere il rapporto di aspetto dei pixel nell'immagine.
- Offre un metodo per calibrare la catena di acquisizione in modo da ottenere facilmente pixel quadrati (rapporto di aspetto 1:1).
Inserimento dei metadati nella scansione lineare
Quando è attivata, questa funzione registra i metadati insieme ai dati dell'immagine. I metadati di linea vengono acquisiti per ogni linea dell'immagine acquisita. I metadati del buffer vengono acquisiti solo quando viene acquisita la prima linea dell'immagine di un buffer. I metadati sono composti da un insieme configurabile di contatori di eventi generici, contatori di posizione dell’encoder in quadratura e/o stato delle linee I/O. Questa funzione consente alle applicazioni a scansione lineare di correlare i dati dell’immagine con gli eventi di sistema, comprese le posizioni dell’encoder di movimento.
Linee I/O per uso generico
- Compatibile con un'ampia gamma di sensori e encoder di movimento.
- Ingressi differenziali ad alta velocità: supporto per encoder di movimento in quadratura fino a 5 MHz.
- Ingresso isolato per il rilevamento della corrente con ampio intervallo di tensione in ingresso fino a 30 V, frequenza di segnalazione fino a 200 kHz, isolamento galvanico individuale fino a 250 V CC e 170 V CA RMS.
- Uscite a contatto isolate.
- Ingressi TTL ad alta velocità conformi a 5 V / uscite LVTTL.
eGrabber
Scopri il nostro software Frame Grabber
Domande frequenti
Quali sono le opzioni di cavo disponibili per il Coaxlink QSFP28?
Uno dei vantaggi più importanti di CoaXPress-over-Fiber è l’ampia varietà di soluzioni di connettività già disponibili da diverse aziende. Il vantaggio dell’utilizzo di moduli rispetto alle interfacce fisse è che le telecamere e i frame grabber possono essere dotati di qualsiasi tipo di ricetrasmettitore idoneo, a seconda delle esigenze dell’applicazione.
Esistono fondamentalmente tre tipi di cavi per il Coaxlink QSFP28:
- AOC (Active Optical Cable), in cui il cavo in fibra è collegato in modo permanente ai ricetrasmettitori ottici.
- Cavi in fibra MPO/MTP con più coppie di fibra multimodale (in genere), in cui i ricetrasmettitori ottici possono essere scollegati.
- Cavi in fibra LC/UPC duplex con una coppia di fibra monomodale (in genere), in cui i ricetrasmettitori ottici possono essere scollegati.
Quali sono i vantaggi dell'utilizzo di CoaXPress-over-Fiber per la mia applicazione?
- IP Cores disponibili nella configurazione da CXP a nGMII (dispositivo) o da nGMII a CXP (host)
- Velocità di trasmissione dati e frame estremamente elevate
- Numerose opzioni di accessori e cavi per soddisfare qualsiasi esigenza di lunghezza
- Acquisizione immagini con basso carico sulla CPU, bassa latenza e basso jitter
- Massimo numero di telecamere per PC
- Rapporto costo/prestazioni molto competitivo
- Ampia diffusione nel settore grazie alla standardizzazione JIIA
Quali sono i vantaggi e gli svantaggi dell'uso della fibra ottica?
Vantaggi
- Innanzitutto, la lunghezza dei cavi non rappresenta più un problema, poiché la connettività in fibra ottica non ha praticamente limiti di lunghezza.
- La fibra ottica offre una maggiore larghezza di banda, poiché la connettività a 10 e 25 Gbps per fibra è ormai uno standard e ampiamente utilizzata nei data center.
- La fibra ottica è immune al rumore elettrico, il che rappresenta un vantaggio significativo negli ambienti di produzione e in alcune applicazioni mediche.
- La fibra ottica è più leggera e di dimensioni più ridotte rispetto al cavo in rame equivalente, rendendola adatta ad applicazioni in cui questa caratteristica è essenziale, come negli aerei o nei veicoli.
Svantaggi
- Non esiste il “power over fiber”. Poiché i segnali nelle fibre ottiche vengono trasmessi tramite la luce, non è possibile trasferire energia attraverso le fibre ottiche e dispositivi come le telecamere devono essere alimentati separatamente.
Quali sono il jitter e la latenza del CoaXPress su fibra ottica? Come si collocano rispetto al CoaXPress “tradizionale”?
CoaXPress-over-Fiber si basa sul protocollo CoaXPress e offre le stesse elevate prestazioni di CoaXPress in termini di jitter e latenza. Inoltre, CoaXPress-over-Fiber supporta velocità di trasmissione più elevate rispetto a CoaXPress.
General
| Product name: | PC3628 Coaxlink QSFP28 |
| Product code: | 3628 |
| Product status: | Released |
Mechanical
| Form factor: | PCIe Card |
| Cooling method: | Air cooling / fan-cooled |
Host Bus
| Standard: | PCIe 4.0 |
Camera Inputs
| Camera interface standard: | CoaXPress |
