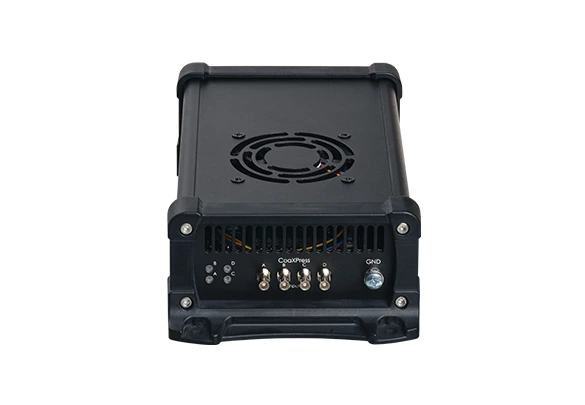

Coaxlink CXP-12 to QSFP+ Converter
Convertitore CoaXPress CXP-12 a CoaXPress-over-Fiber a quattro connessioni
- Consente di estendere facilmente la lunghezza dei cavi tramite CoaXPress-over-Fiber
- Permette di collegare una telecamera CXP-12 a un frame grabber Coaxlink QSFP+
- Quattro connessioni CoaXPress CXP-12 sul lato della telecamera
- Una porta QSFP+ compatibile con moduli ottici da 40 Gbps sul lato del frame grabber
- Larghezza di banda della telecamera pari a 5.000 MB/s
- Alimentazione della telecamera tramite PoCXP
CoaXPress-over-Fiber
CoaXPress-over-Fiber is a light but significant extension of the existing CoaXPress specification to support transport over fiber optics
By using fiber optics connectivity, CoaXPress-over-Fiber benefits from the almost unlimited cable lengths and reduced cable congestion (fiber optics are lighter and thinner than coaxial cables). By leveraging Ethernet Physical Layer standards (IEEE 802.3), CoaXPress-over-Fiber also benefits from the low-cost standard components (such as connectors and cables) and their constant evolution towards higher bandwidths.
Most importantly, CoaXPress-over-Fiber allows CoaXPress to go beyond the physical limitations of coaxial cables in terms of bitrate.
Collegare una telecamera CXP-12 a un frame grabber Coaxlink QSFP+
Il convertitore Coaxlink da CXP-12 a QSFP+ consente di collegare una telecamera CXP-12 a un frame grabber Coaxlink QSFP+ tramite fibra ottica. Con le fibre multimodali, la lunghezza massima del cavo può raggiungere i 150 metri. Con le fibre monomodali, la lunghezza massima del cavo può raggiungere i 40 chilometri.
Acquisisci immagini dalle fotocamere più veloci e con la risoluzione più alta
- La velocità di acquisizione dati più elevata del settore
- Larghezza di banda fino a 5.000 MB/s dalla telecamera alla memoria del PC host
Vantaggi
Alimentazione tramite CoaXPress
-
- Alimenta la tua telecamera con un massimo di 17 W per canale a 24 V CC, con rilevamento automatico dei dispositivi, misurazione e protezione da sovraccarico.
- È possibile misurare la tensione e la corrente totali e per singolo canale, consentendo la verifica e il monitoraggio delle deviazioni delle prestazioni.
Conforme allo standard GenICam
Include il supporto per:
-
- GenApi
- La convenzione standard di denominazione delle funzionalità (SFNC)
- GenTL
Compatibile con eGrabber
- eGrabber Studio: l'applicazione interattiva di valutazione e dimostrazione di eGrabber, che consente di accedere alle funzionalità GenICam rese disponibili dai GenTL Producer
- GenTL Console: uno strumento a riga di comando che consente di accedere alle funzioni e ai comandi resi disponibili dai GenTL Producer di Euresys
eGrabber
Scopri il nostro software Frame Grabber
Domande frequenti
Quali sono le opzioni di cavo disponibili per CoaXPress-over-Fiber?

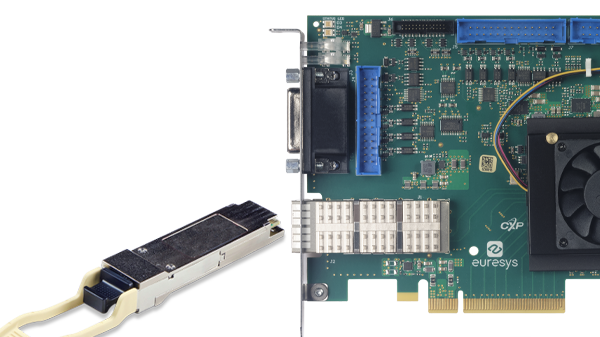

Uno dei vantaggi più importanti di CoaXPress-over-Fiber è l’ampia varietà di opzioni di connettività già disponibili presso diverse aziende. Le opzioni di connettività iniziali per CoaXPress-over-Fiber e il Coaxlink QSFP+ a 10 Gbps sono i moduli SFP+ e QSFP+ (Quad, ovvero quattro volte SFP+).
Il vantaggio dell’utilizzo dei moduli rispetto alle interfacce fisse è che le porte possono essere dotate di qualsiasi tipo di ricetrasmettitore idoneo, a seconda delle esigenze dell’applicazione. È disponibile un’ampia gamma di tipi di trasmettitori e ricevitori, che consente agli utenti di selezionare il ricetrasmettitore appropriato per garantire la portata ottica richiesta su fibra multimodale o monomodale.
Qual è la lunghezza massima del cavo con fibre monomodali?

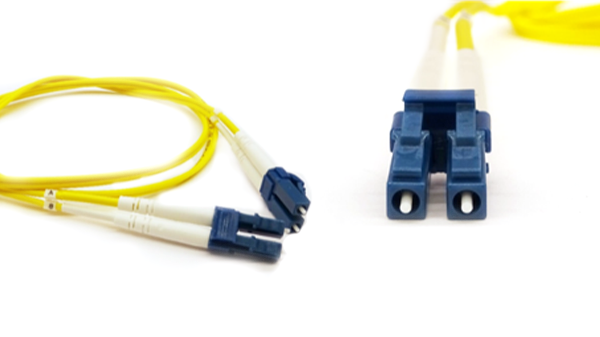

Con un modulo ricetrasmettitore ottico QSFP+ LC DOM standard 40GBASE-ER4 e un cavo in fibra monomodale LC-Duplex, la lunghezza massima del cavo è di 40 chilometri. Questa soluzione è adatta, ad esempio, alle applicazioni di trasmissione video.
Qual è la lunghezza massima del cavo con fibre multimodali?

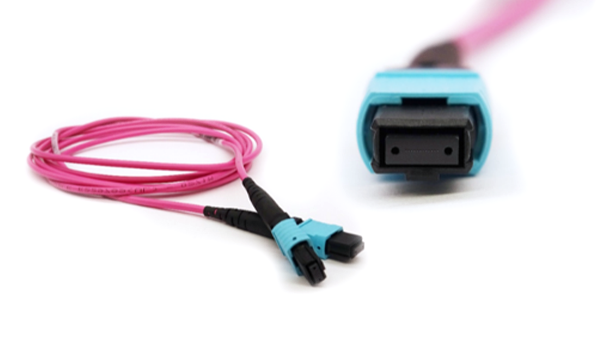

Con un modulo ricetrasmettitore ottico QSFP+ 40GBASE-SR4 standard e un cavo in fibra multimodale MTP/MPO, la lunghezza massima del cavo è di 150 metri. Questa soluzione è adatta alle applicazioni di visione artificiale.
Quali sono i vantaggi dell'utilizzo di CoaXPress-over-Fiber per la mia applicazione?
- IP Cores disponibili nella configurazione da CXP a nGMII (dispositivo) o da nGMII a CXP (host)
- Velocità di trasmissione dati e frame estremamente elevate
- Numerose opzioni di accessori e cavi per soddisfare qualsiasi esigenza di lunghezza
- Acquisizione delle immagini con basso carico sulla CPU, bassa latenza e basso jitter
- Massimo numero di telecamere per PC
- Rapporto costo/prestazioni molto competitivo
- Ampia diffusione nel settore grazie alla standardizzazione JIIA
Quali sono i vantaggi e gli svantaggi dell'uso della fibra ottica?
Vantaggi
- Innanzitutto, la lunghezza dei cavi non rappresenta più un problema, poiché la connettività in fibra ottica non ha praticamente limiti di lunghezza.
- La fibra ottica offre una maggiore larghezza di banda, poiché la connettività a 10 e 25 Gbps per fibra è ormai lo standard e ampiamente utilizzata nei data center.
- La fibra ottica è immune al rumore elettrico, il che rappresenta un vantaggio significativo in ambito produttivo e in alcune applicazioni mediche.
- La fibra ottica è più leggera e di dimensioni più ridotte rispetto al cavo in rame equivalente, rendendola adatta ad applicazioni in cui questa caratteristica è essenziale, come negli aeromobili o nei veicoli.
Svantaggi
- Non esiste la “alimentazione tramite fibra”. Poiché i segnali nelle fibre ottiche vengono trasmessi tramite la luce, non è possibile trasferire energia attraverso le fibre ottiche e dispositivi come le telecamere devono essere alimentati separatamente.
Quali sono il jitter e la latenza di CoaXPress-over-Fiber? Come si confrontano con quelli del CoaXPress “tradizionale”?
CoaXPress-over-Fiber si basa sul protocollo CoaXPress e offre le stesse elevate prestazioni di CoaXPress in termini di jitter e latenza. Inoltre, CoaXPress-over-Fiber supporta velocità di trasmissione più elevate rispetto a CoaXPress.
General
| Product name: | PC3629 Coaxlink CXP-12 to QSFP+ Converter |
| Product code: | 3629 |
| Product status: | Released |
Mechanical
| Form factor: | PCIe Card |
| Cooling method: | Air cooling / fan-cooled |
Host Bus
| Standard: | PCIe 3.0 |
Camera Inputs
| Camera interface standard: | CoaXPress |
