Alecs

常规

型号:	Alecs G1-1242 NA8
产品系列:	Alecs
状态:	Available

传感器

传感器类型:	Area scan
色度:	Mono or Color
光谱范围:	300 nm to 1100 nm
分辨率:	4,128 × 3,008 (12.40 MP)
传感器型号:	Sony IMX545
快门类型:	Global shutter (GS)
传感器尺寸:	14 mm ø (Type 1/1.1)
像素尺寸:	2.74 µm × 2.74 µm

像素格式

单色像素格式:	GREY, RAW10, RAW12, RAW8, Y10, Y12
YUV像素格式:	UYVY, YCbCr411_8_CbYYCrYY, YCbCr422_8_CbYCrY, YCbCr8_CbYCr, YUV422 8-bit
RGB像素格式:	BGR8, RGB3, RGB8 (default), RGB888 (default)
拜耳像素格式:	BayerRG12

成像性能

量子效率 @ 529 nm:

68 %

时序与增益

最大帧率:

40 fps

I/O与电源

非电气隔离IO:	2 inputs, 2 outputs, 1 trigger input, 1 strobe output
电源供应:	24 VDC
功耗:	SoM: Max. 10 W to 25 W \| Carrier board: Max. 2.0 W \| Camera: Max. 3.2 W \|\| Idle state: 8.5 W

工作条件

工作温度（外壳:

-20 °C to 65 °C ((housing))

机械特性

机身尺寸（L x W x H mm）:	102 × 72 × 112
镜头接口:	C-Mount
重量:	810 g

板载内存与FPGA

图像缓存（RAM）:	256 KByte
非易失性存储器（闪存）:	1024 KByte

接口

数字接口:

IEEE 802.3 1000BASE-T

数据表 (pdf)

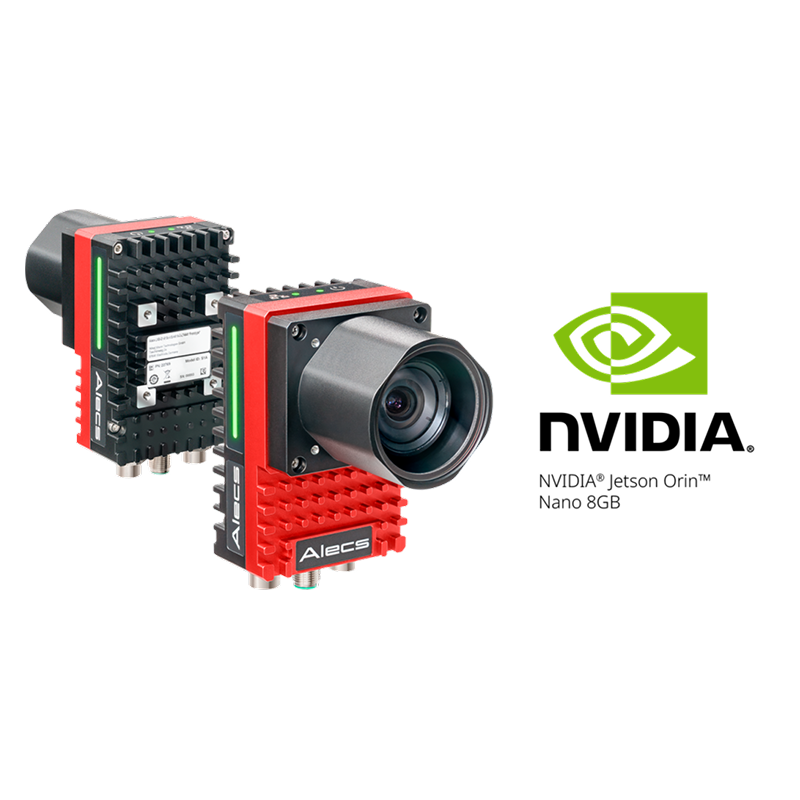

Alecs G1-1242 NA8

Embedded vision CSI-2 camera with IMX545 sensor

分辨率

4,128 × 3,008 (12.40 MP)

帧率

40 fps

数字接口

IEEE 802.3 1000BASE-T

Alecs G1-1242 innovative vision system with Sony IMX545 CMOS global shutter sensor and NVIDIA® Jetson Orin™ Nano8 enables developping applications faster.
