机器视觉开发套件

一块开发板上集成了所有主流的机器视觉接口

借助功能强大的全能平台，加速您的机器视觉开发进程。我们的先进开发板集成了所有主流机器视觉接口，包括千兆网 Vision、CoaXPress 和 USB3 Vision，为要求严苛的应用提供最大的灵活性。该平台专为支持索尼 IMX Pregius 传感器和 MIPI CSI-2 而设计，可通过最高 10 Gbps 的千兆网 Vision 速率和最高 CXP-12 的 CoaXPress 速率实现高性能图像采集。该平台与 Enclustra Mercury FPGA 模块完全兼容，为您的下一次创新提供了可扩展且面向未来的基础。

购买渠道

亮点

MVDK 简介

Allied Vision 的 MVDK（机器视觉开发套件）是一个多功能硬件平台，旨在简化基于 Allied Vision IP核构建的产品的评估和开发，支持所有主流工业视觉接口。其基板可通过 FMC（FPGA 夹层卡）进行高度配置，可与视觉传感器实现无缝连接，并支持构建千兆网 Vision、USB3 Vision 和 CoaXPress 相机，以及千兆网 Vision 和 CoaXPress 主机设计。

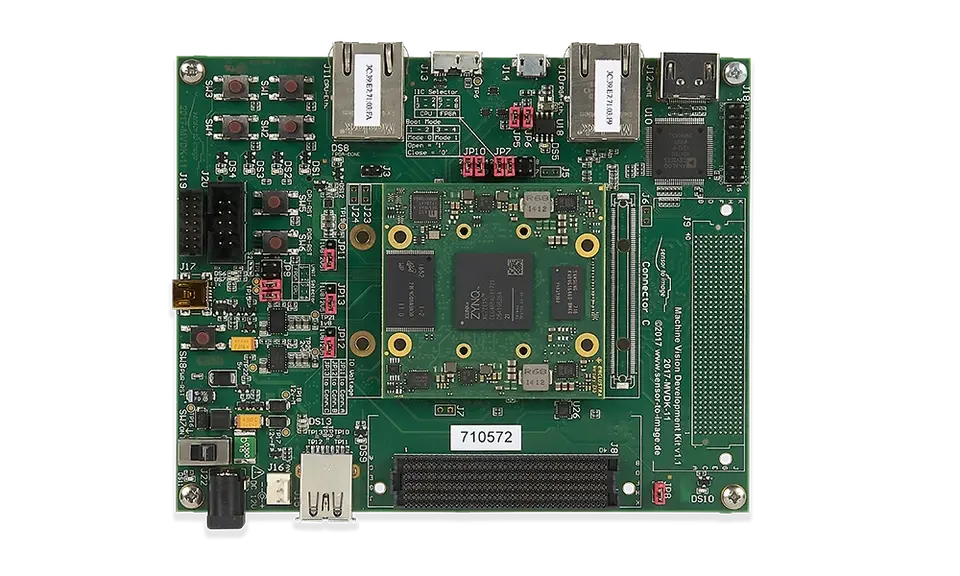

MVDK 配备了一个 Enclustra Mercury FPGA 模块和一块 FMC 接口板，并附带一个功能齐全的参考设计。这种组合不仅能加速开发进程，还在紧凑的占用空间内提供高性能，并具备根据具体要求定制设计的灵活性。

主要优势

用于 CoaXPress 开发

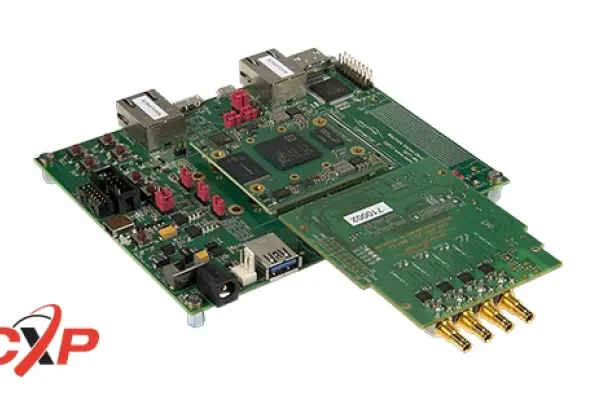

MVDK的CoaXPress开发套件配备了一个FMC，该FMC拥有两个或四个CXP-6或CXP-12接口，同时支持设备（相机）和主机（图像采集卡）的设计。其参考设计完全符合CoaXPress标准，可确保开发和集成的无缝进行。

用于 USB3 Vision 开发

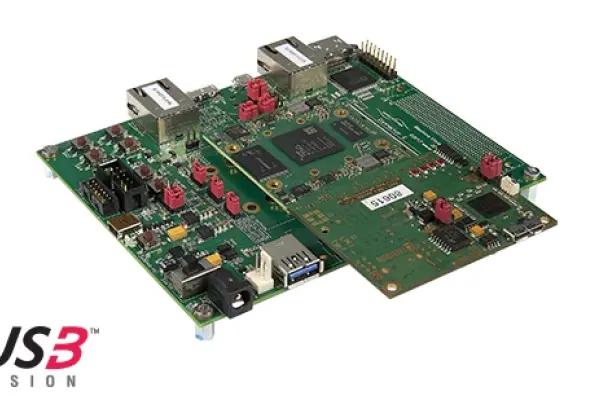

这款用于 USB3 Vision 开发的 MVDK 利用了 5 Gbit/s 标准的 USB3 技术，为高速相机设计提供了经济高效的解决方案。该 USB3 Vision IP核开发套件完全符合 GenICam 标准并已通过 A3 认证，是开始设计新型 USB3 Vision 摄像头的最简便途径。其接口通过一款由 AV 设计的 FMC 实现，该 FMC 搭载了赛普拉斯 (Cypress) FX3 USB3 芯片，可确保可靠且高效的性能。

用于千兆网 Vision 开发

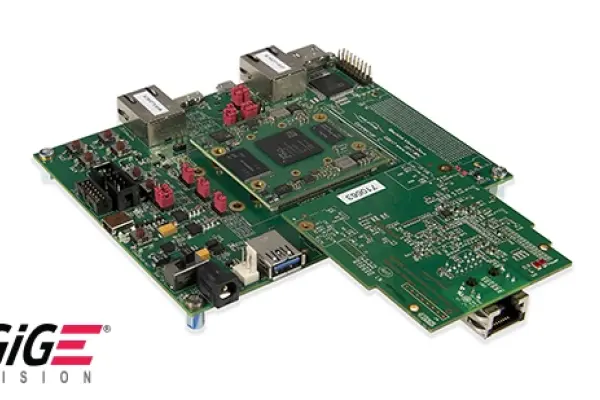

专为高速网络设计，千兆网 Vision 版 MVDK 可用于开发完全符合 A3 千兆网 Vision 规范的相机和主机系统，支持高达 10 Gbps 的数据速率。在 2.5、5 和 10 Gbps 的应用中，该开发套件采用 Allied Vision 的 NBase-T FMC 模块，可确保可靠、高性能的运行。

用于索尼IMX的开发

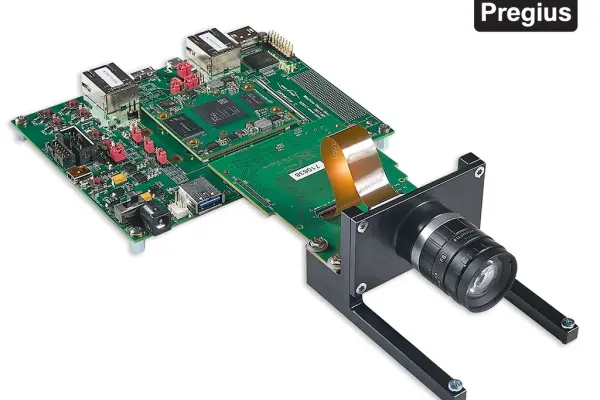

MVDK 全面支持索尼的 IMX Pregius 传感器系列，该系列是广泛应用的高品质 CMOS 图像传感器产品线。Allied Vision 提供了专用的 IP核，可实现无缝的传感器数据采集与控制。该参考设计将 IMX IP核与符合千兆网 Vision 标准的输出相结合，从而能够高效开发高性能成像解决方案。

用于 MIPI CSI-2 的开发

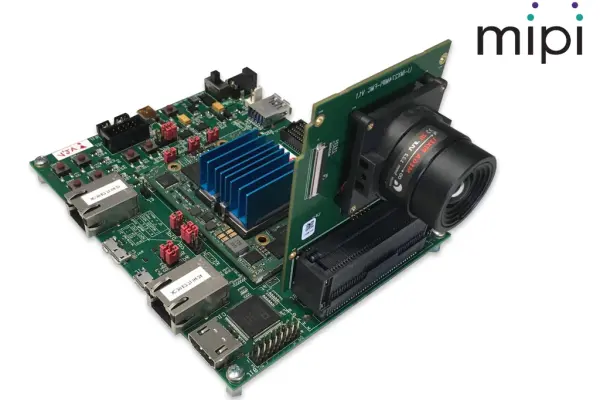

配备 MIPI CSI-2 接收器 IP 核的 MVDK，支持利用广泛采用且高质量的符合 MIPI CSI-2 标准的成像器开发相机。 Allied Vision 提供专用的 IP 核，用于从这些传感器采集数据并对其进行控制。该参考设计将 MIPI CSI-2 接收器 IP 核与符合千兆网 Vision 标准的输出接口相结合，从而实现了从传感器到系统的简化数据传输路径。

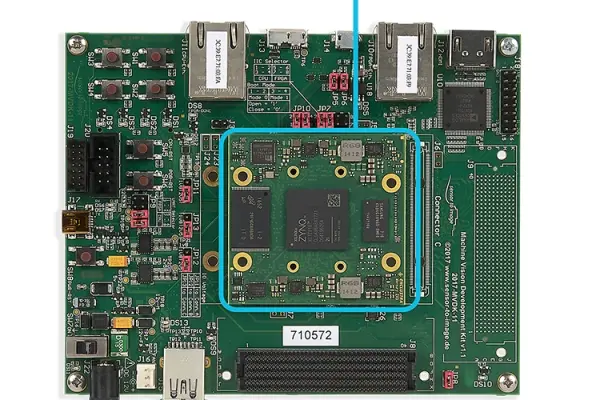

提供多种Enclustra Mercury型号

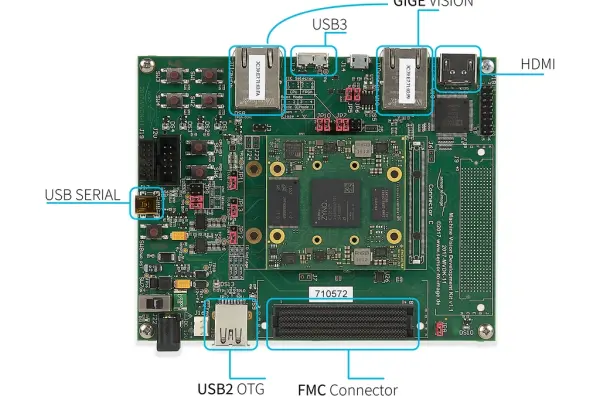

2个 10/100/1000 以太网端口（基于 PS 和 PL）（后者用于千兆网 Vision）
USB 3.0，通过 PTN36241BBS 驱动程序实现
USB 2.0 OTG 和 USB 串行
4 个用户 LED 指示灯和 4 个用户按键
12 个测试引脚
HDMI 输出，通过 ADI ADV7511 实现
1 个或 2 个 FMC 连接器，用于连接摄像头模块或附加接口模块

MVDK ZX5：搭载 Enclustra Mercury ZX5 模块的 MVDK 开发板

AMD Zynq-7000系列SoC FPGA 7015
1 GB DDR3 SDRAM，配备 512 MB NAND 闪存
64 MB 四通道 SPI 闪存
10/100/1000 以太网 PHY
四个 6.25 Gb/s 收发器

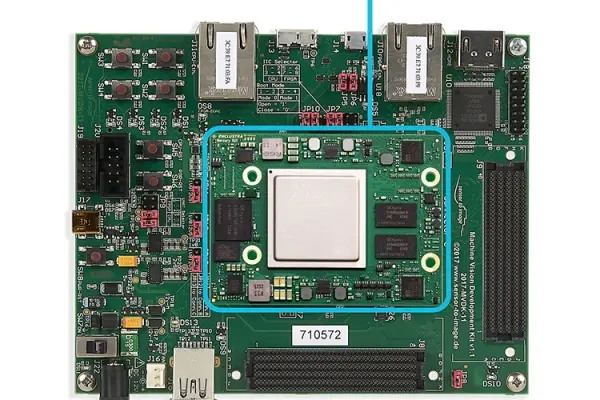

MVDK XU1：搭载 Enclustra Mercury+ XU1 模块的 MVDK 开发板

AMD Zynq Ultrascale+ MPSoC XCZU6
2 GB DDR4 ECC SDRAM，配备 64 MB 四通道 SPI 闪存
16 GB eMMC 闪存
10/100/1000 以太网 PHY
8+3 个 16 Gb/s 收发器（同时使用两个 FMC 连接器）
