Coaxlink Mono CXP-12-LH
单连接CoaXPress CXP-12图像采集卡
- 一条CoaXPress CXP-12接口：1,250 MB/s相机带宽
- PCIe 3.0（第3代）x4总线：3,300 MB/s总线带宽
- 低矮型卡。随附标准和低矮型支架
- 被动式（无风扇）散热器
- 10路功能丰富的数字I/O接口
- 强大的相机控制功能
- Memento事件日志记录工具

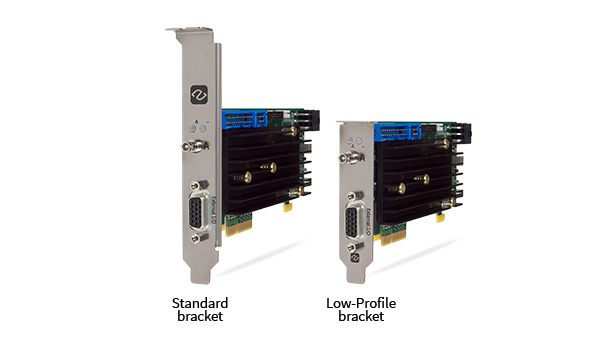

低矮型PCIe卡
配备标准支架和低矮支架
线扫描触发功能
Allied Vision图像采集卡提供多种功能，可同步线扫相机或1D相机、传感器及照明控制器。图像采集卡能根据运动编码器接收的信号控制相机扫描速率。
其支持连续卷材扫描（可检测无限连续移动的表面且不遗漏任何行）与离散物体扫描（用于采集摄像机前移动物体的图像）。
区域扫描触发功能
Allied Vision图像采集卡提供多种功能，可同步面阵相机或2D相机、传感器和照明控制器，适用于视野内静止或移动物体，以及移动相机。
PCIe 3.0（第3代）x4总线
3,300 MB/s 持续总线带宽
长电缆支撑
-
- 40米（CXP-12速率，12.5 Gbps）
- CXP-6速率（6.25 Gbps）下72米
- CXP-3速率下：100米（3 Gbps）
CoaXPress供电
-
- 为相机提供最高17W/通道的24VDC供电，具备自动设备检测、测量及过载保护功能。
- 支持总电压/电流及各通道电压/电流测量，便于进行验证与性能偏差监测。
使用标准同轴电缆
-
- 单根经济型数据传输线缆，兼具摄像头控制、触发与供电功能
- 顶级可靠性与灵活性，在最恶劣环境中仍能稳定运行
微型BNC（HD-BNC™）连接器，实现可靠连接
-
- 值得信赖的推转式卡口锁定
- 实现快速便捷的连接与断开
纪念事件日志记录工具
-
- Memento是一款适用于Coaxlink和Grablink卡的高级开发与调试工具。
- Memento能精确记录与摄像机、图像采集卡及其驱动程序以及应用程序相关的所有事件日志。
- 它为开发人员提供带时间戳的事件精确时间线，同时包含上下文信息和逻辑分析器视图。
- 在应用程序开发、调试及机器运行过程中，该工具均能提供宝贵辅助支持。
兼容 eGrabber
-
- eGrabber Studio：eGrabber新型交互式评估和演示应用程序，可访问 GenTL Producers 公开的 GenICam 功能。
- GenTL 控制台：该命令行工具提供 Euresys GenTL Producer 功能和命令的访问渠道。
C2C-Link 摄像头同步
允许精确同步连接到同一张卡上的多个面阵相机或线扫相机
-
- 到同一张卡上
- 到同一台PC中的不同卡
- 不同PC中的不同卡
符合GenICam标准
包括对以下内容的支持：
-
- GenApi
- 标准功能命名规范（SFNC）
- GenTL
直接GPU传输
-
- AMD DirectGMA和NVIDIA（CUDA）的示例程序已提供。
- 直接GPU传输可消除不必要的系统内存复制，降低CPU开销并减少延迟，从而显著提升应用程序的数据传输性能。
- 通过AMD DirectGMA技术可实现图像数据直接捕获至GPU内存。兼容AMD FirePro W5x00及以上型号，以及所有AMD FirePro S系列产品。
高性能直接内存访问（DMA）
-
- 直接传输至用户分配的内存
- 硬件散射-聚合支持
提供适用于 Windows、Linux 和 macOS 的驱动程序
包括对英特尔64位平台以及ARM 64位平台的支持。
通用输入输出引脚
-
- 兼容多种传感器和运动编码器。
- 高速差分输入：支持高达5 MHz的正交运动编码器。
- 隔离电流检测输入：支持5V、12V、24V信号电压，最高50kHz采样率，每个通道具备高达250VDC直流电隔离及170VAC交流电有效值隔离能力。
- 隔离式触点输出。
- 高速5V兼容TTL输入/LVTTL输出。
eGrabber
探索我们的图像采集卡软件
General
| Product name: | PC3621-LH-T Coaxlink Mono CXP-12-LH |
| Product code: | 3621-LH-T |
| Product status: | Released |
Mechanical
| Form factor: | PCIe Card |
| Cooling method: | Air cooling / fan-cooled |
Host Bus
| Standard: | PCIe 1.0 |
Camera Inputs
| Camera interface standard: | Camera Link |
