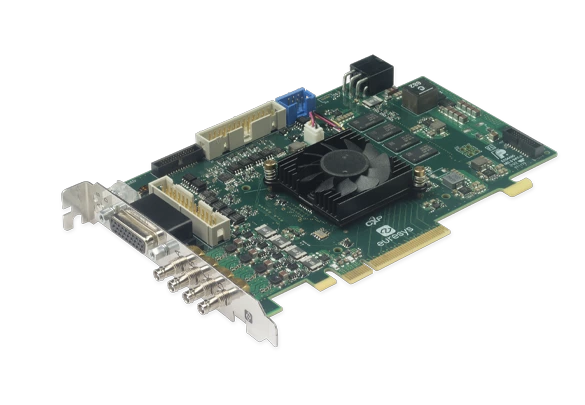

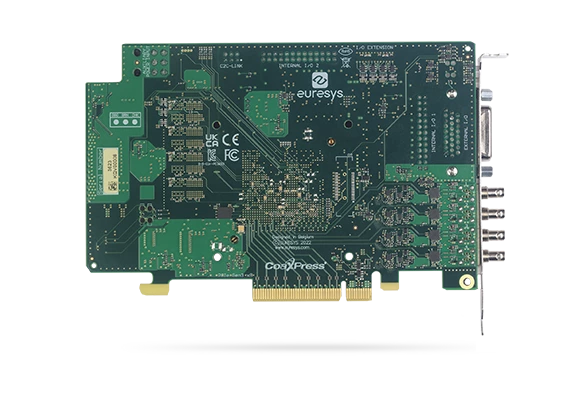

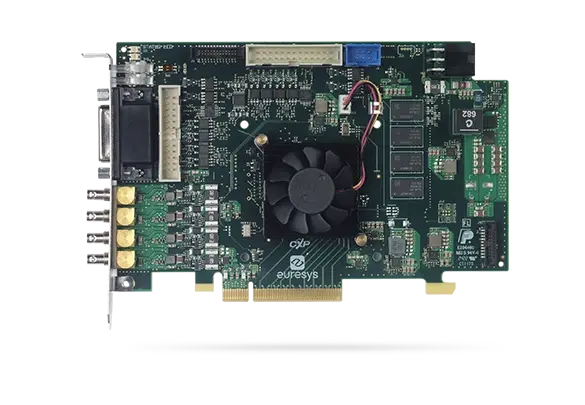

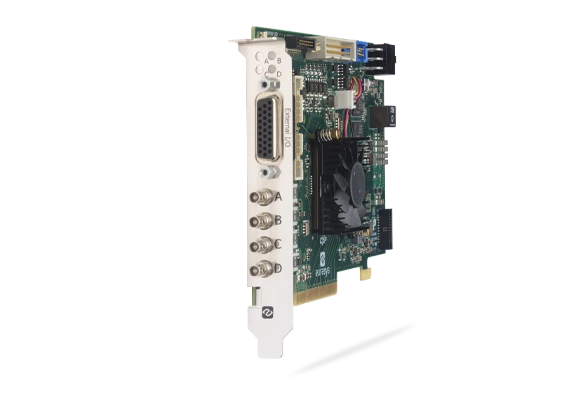

Coaxlink Quad CXP-12 3D-LLE
四端口 CoaXPress CXP-12 图像采集卡，内置激光线提取功能，用于 3D 轮廓测量
- 激光线提取，不占用主机CPU资源
- 将单激光线和双激光线提取到深度图中
- 实时生成16位3D高度图
- 可选算法：最大值、峰值、质心（COG）
- 精度：最高可达 1/256 像素（使用峰值和 COG 算法时）
- 性能：从 1024 x 128 图像中每秒可提取 76,000 个轮廓；从 1024 x 64 图像中每秒可提取 152,000 个轮廓
- 四个 CoaXPress CXP-12 接口：5,000 MB/s 相机带宽
- Memento 事件日志记录工具
16位3D高程图的实时生成
Coaxlink 会将计算出的 3D 高度图实时、无延迟地直接传输到主机 PC 的内存中。
激光线提取，主机CPU占用率为零
Coaxlink 设备上的 FPGA 在图像采集过程中测量激光线的的位置，而不会占用主机 CPU 的资源。
优势

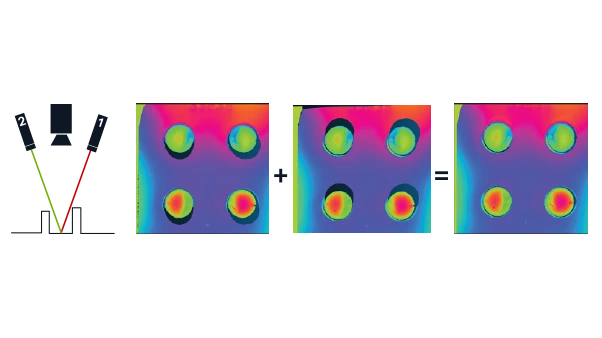

双激光线提取
在软硬件实现的支持下，双激光线提取过程可减轻遮挡的影响。当物体的某些部分未被任何激光照射时，就会发生遮挡。使用两束角度不同的激光可减少这些未定义区域。 Easy3DLaserLine中包含的基于物体的校准功能，可将采集的数据合并为单一的校准点云。
PCIe 3.0（第 3 代）x8 总线
- 7,800 MB/s 峰值总线带宽
- 6,700 MB/s 持续总线带宽
长电缆支架
- 40 米（CXP-6 速率，6.25 Gbps）
- 以CXP-3速率（3 Gbps）传输100米
CoaXPress供电
- 在24 VDC电压下，每通道可为相机提供高达17 W的供电，并具备自动设备检测、测量和过载保护功能。
- 可测量总电压和电流以及各通道的电压和电流，从而实现验证和性能偏差监测。
使用标准同轴电缆
-
- 一条价格低廉的电缆，即可实现数据传输、相机控制、触发和供电
- 可靠性极高且灵活性强，即使在最恶劣的环境中也能稳定运行
坚固耐用的连接器，确保连接可靠
Coaxlink CXP-6 采用带推拉式锁定系统的 DIN 1.0/2.3 连接器。
与 eGrabber 兼容
- eGrabber Studio：eGrabber 的交互式评估和演示应用程序，可访问 GenTL Producers 提供的 GenICam 功能
- GenTL Console：一款命令行工具，用于调用 Euresys GenTL Producers 提供的函数和命令
C2C-Link 摄像机同步
可将连接到同一张卡上的多台面阵或线扫相机
-
- 连接到同一张卡
- 连接到同一台电脑的不同扩展卡上
- 连接到不同电脑中的不同卡上
Memento 事件日志工具
-
- Memento 是一款适用于 Coaxlink 和 Grablink 卡的高级开发和调试工具。
- Memento 会准确记录与摄像头、图像采集卡及其驱动程序以及应用程序相关的所有事件日志。
- 它为开发人员提供带有时间戳的精确事件时间线，以及上下文信息和逻辑分析器视图。
- 它在应用程序开发和调试期间，以及设备运行期间，都能提供宝贵的帮助。
符合 GenICam 标准
支持以下内容：
-
- GenApi
- 标准特征命名约定（SFNC）
- GenTL
高性能 DMA（直接内存访问）
-
- 直接传输到用户分配的内存中
- 支持硬件散射-聚合操作
提供适用于 Windows、Linux 和 macOS 的驱动程序
包括对英特尔64位平台以及ARM 64位平台的支持。
通用I/O线路
-
- 兼容各种传感器和运动编码器。
- 高速差分输入：支持正交式运动编码器，最高频率可达 5 MHz。
- 隔离式电流检测输入：支持 5V、12V、24V 信号电压，最高 50 kHz，单路电隔离电压高达 250VDC 和 170VAC RMS。
- 隔离触点输出。
- 符合 5V 标准的高速 TTL 输入/LVTTL 输出。
eGrabber
了解我们的图像采集卡软件
General
| Product name: | PC3633 Coaxlink Quad CXP-12 3D-LLE |
| Product code: | 3633 |
| Product status: | Released |
Mechanical
| Form factor: | PCIe Card |
| Cooling method: | Air cooling / fan-cooled |
Host Bus
| Standard: | PCIe 3.0 |
Camera Inputs
| Camera interface standard: | CoaXPress |
