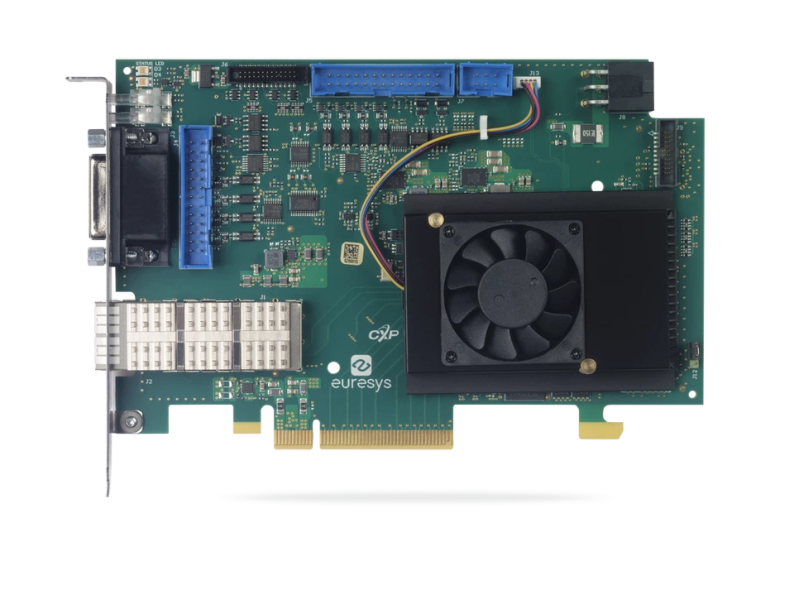

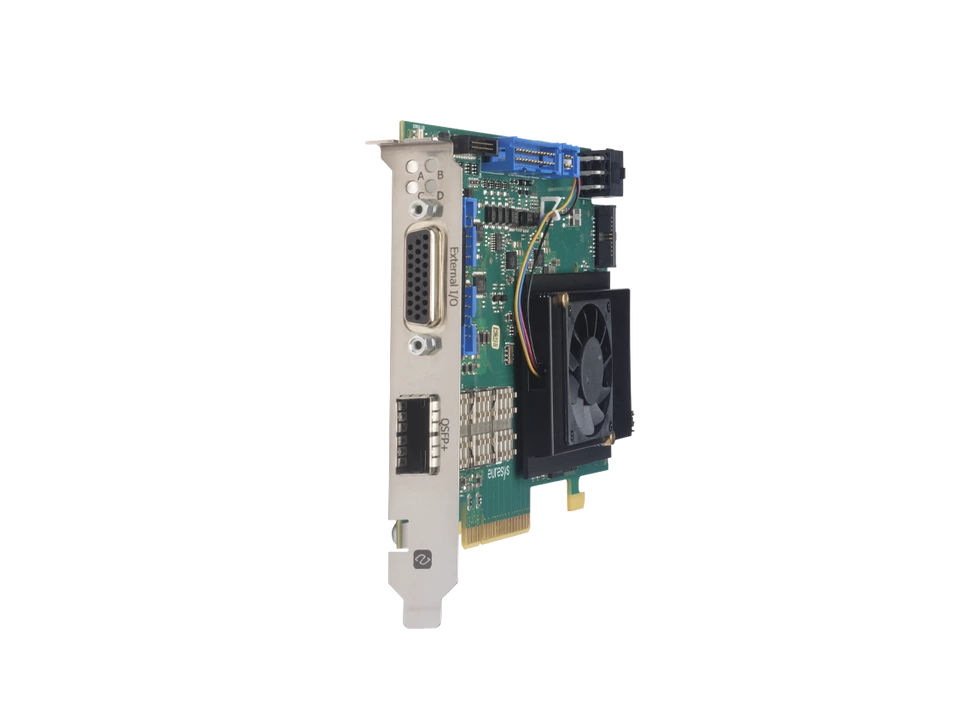

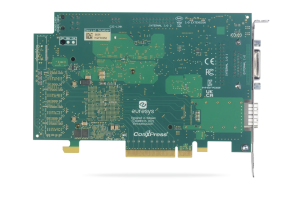

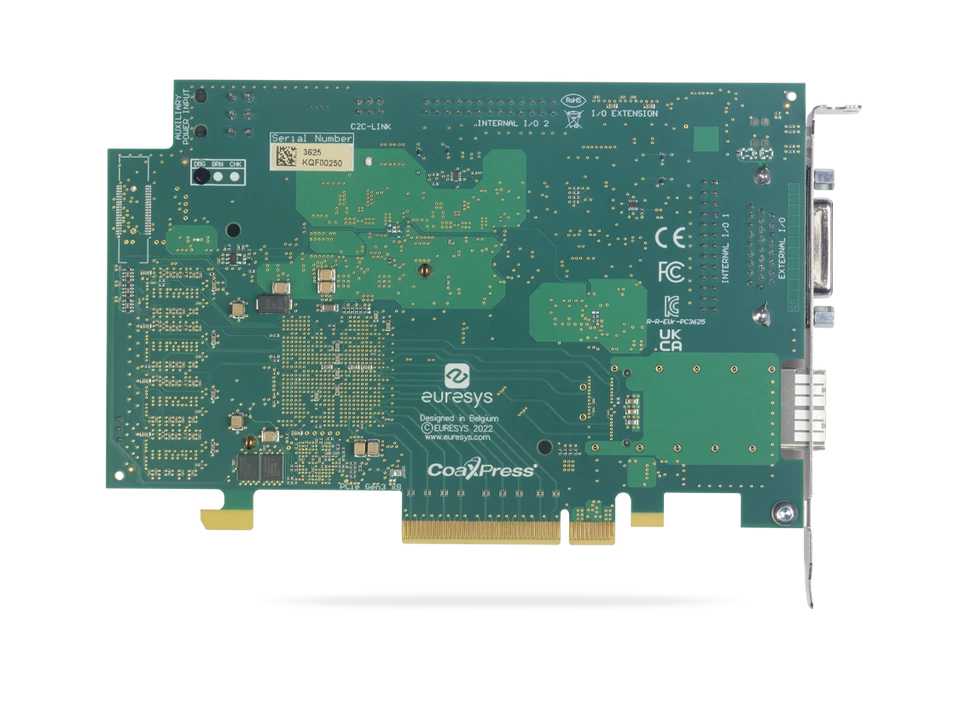

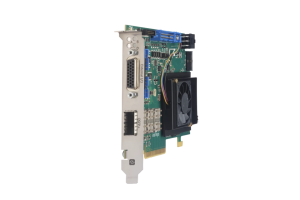

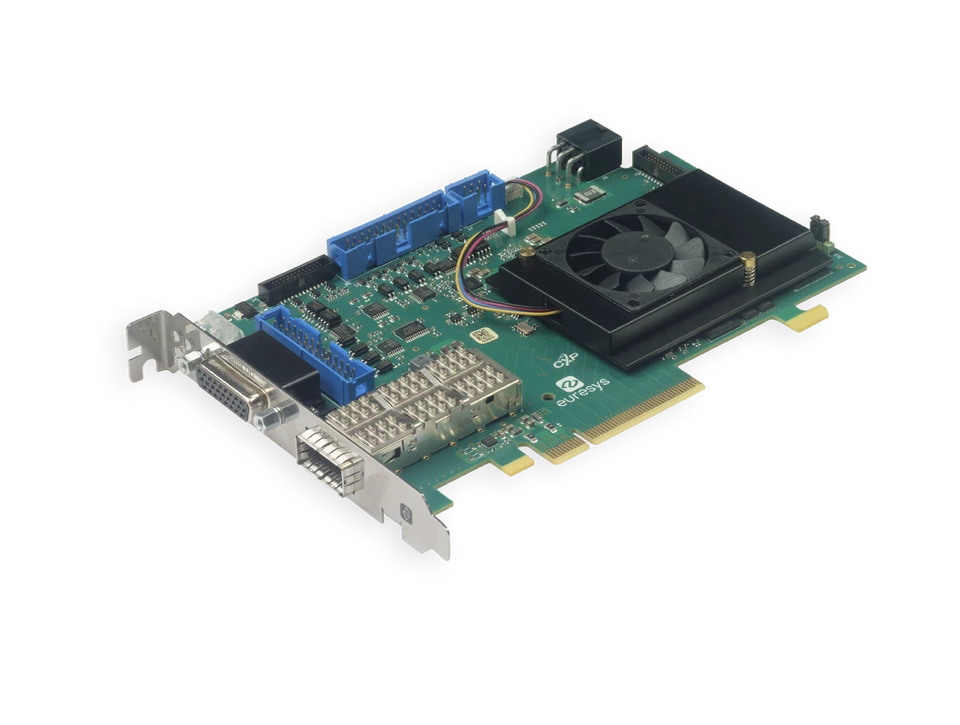

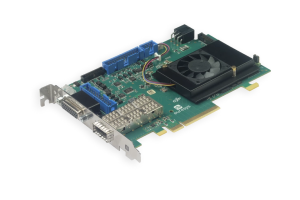

Coaxlink QSFP+
四端口 CoaXPress-over-Fiber 图像采集卡
- 一个符合 40 Gbps 光模块标准的 QSFP+ 端口
- 5,000 MB/s 的摄像头带宽
- PCIe 3.0（第 3 代）x8 总线：6,700 MB/s 的总线带宽
- 功能丰富的 20 条数字 I/O 线路
- 全面的相机控制功能
- Memento 事件日志记录工具
- 兼容 CustomLogic
CoaXPress-over-Fiber
CoaXPress-over-Fiber is a light but significant extension of the existing CoaXPress specification to support transport over fiber optics
By using fiber optics connectivity, CoaXPress-over-Fiber benefits from the almost unlimited cable lengths and reduced cable congestion (fiber optics are lighter and thinner than coaxial cables). By leveraging Ethernet Physical Layer standards (IEEE 802.3), CoaXPress-over-Fiber also benefits from the low-cost standard components (such as connectors and cables) and their constant evolution towards higher bandwidths.
Most importantly, CoaXPress-over-Fiber allows CoaXPress to go beyond the physical limitations of coaxial cables in terms of bitrate.
从速度最快、分辨率最高的相机中获取图像
- 业界最高的数据采集速率
- 从摄像头到主机PC内存的带宽高达5,000 MB/s
线扫描触发功能
Allied Vision 图像采集卡具备多种功能，可同步线扫相机或一维相机、传感器和照明控制器。图像采集卡可根据从运动编码器接收的信号来控制相机的扫描速率。
它们支持连续卷材扫描（用于检测无限延伸且持续移动的表面，且不会遗漏任何一条扫描线）和离散物体扫描（用于采集在相机前方移动的物体的图像）。
面扫描触发功能
Allied Vision 的图像采集卡具备多种功能，可同步面阵相机或 2D 相机、传感器和照明控制器，适用于视野内静止或移动的物体，以及移动的相机。
优势
PCIe 3.0（第 3 代）x8 总线
- 7,800 MB/s 峰值总线带宽
- 6,700 MB/s 持续总线带宽
GPU 直接传输
-
- 提供 AMD DirectGMA 和 NVIDIA（CUDA）的示例程序。
- 直接 GPU 传输可消除不必要的系统内存复制操作，降低 CPU 开销并减少延迟，从而显著提升应用程序的数据传输速度。
- 通过 AMD 的 DirectGMA，可将图像数据直接捕获到 GPU 内存中。兼容 AMD FirePro W5x00 及以上型号以及所有 AMD FirePro S 系列产品。
高性能 DMA（直接内存访问）
-
- 直接传输到用户分配的内存中
- 支持硬件散射-聚合
C2C-Link 相机同步
可将连接到同一张卡上的多台面阵或线扫相机
-
- 连接到同一张卡
- 连接到同一台电脑中的不同插卡槽
- 连接到不同电脑中的不同卡上
线扫描元数据插入
启用此功能后，系统会在图像数据之外记录元数据。行元数据会在每条采集到的图像行中捕获。缓冲区元数据仅在捕获缓冲区的首行图像时捕获。 元数据由一组可配置的通用事件计数器、正交编码器位置计数器和/或 I/O 线路状态组成。此功能使线扫描应用能够将图像数据与系统事件（包括运动编码器位置）相关联。
利用速率转换器实现灵活的线扫相机操作
- 该速率转换器是一款智能、可编程的频率倍频器/分频器。
- 配合运动编码器和线扫相机使用时，它允许用户选择图像中像素的宽高比。
- 它提供了一种校准采集链的方法，可轻松实现正方形（1:1 宽高比）像素。
兼容 eGrabber
-
- eGrabber Studio：eGrabber 推出的全新交互式评估与演示应用程序
- GenICam 浏览器：一款可访问 GenTL Producer 提供的 GenICam 功能的应用程序
- GenTL 控制台：一款命令行工具，用于访问 Euresys GenTL 生产者提供的函数和命令
提供适用于 Windows、Linux 和 macOS 的驱动程序
包括对英特尔 64 位平台以及 ARM 64 位平台的支持。
eGrabber
了解我们的图像采集卡软件
常见问题解答
CoaXPress-over-Fiber 有哪些线缆选项？
CoaXPress-over-Fiber 最重要的优势之一在于，多家公司已提供了种类繁多的连接方案。 CoaXPress-over-Fiber 以及 10 Gbps 速率的 Coaxlink QSFP+ 最初支持的连接选项包括 SFP+ 和 QSFP+（四倍速 SFP+）模块。
与固定接口相比，使用模块的优势在于，可以根据应用需求为端口配备任何合适的收发器类型。市场上有多种发射器和接收器可供选择，用户可以据此选择合适的收发器，以在多模或单模光纤上实现所需的光传输距离。
单模光纤的最大电缆长度是多少？
使用标准的 40GBASE-ER4 QSFP+ LC DOM 光收发器模块和 LC 双工单模光缆时，最大传输距离为 40 公里。该解决方案适用于视频传输等应用场景。
多模光纤的最大电缆长度是多少？
使用标准的 40GBASE-SR4 QSFP+ 光收发器模块和 MTP/MPO 多模光缆时，最大光缆长度为 150 米。该解决方案适用于机器视觉应用。
在我的应用中使用 CoaXPress-over-Fiber 有哪些优势？
- 提供 CXP 到 nGMII（设备端）或 nGMII 到 CXP（主机端）桥接 IP 核
- 超高的数据速率和帧率
- 多种配件和布线选项，可满足任何长度要求
- CPU 开销低、延迟低、抖动小的图像采集
- 每台PC支持的摄像头数量达到最高水平
- 极具竞争力的性价比
- 因符合JIIA标准化而获得业界广泛认可
使用光纤有哪些优缺点？
优点
- 首先，光纤连接基本上不受长度限制，因此线缆长度已不再是问题。
- 光纤提供了更大的带宽，因为目前每根光纤10 Gbps和25 Gbps的连接已成为标准，并在数据中心中得到广泛应用。
- 光纤不受电气噪声的影响，这在生产车间和某些医疗应用中将是一个显著优势。
- 光纤比同等规格的铜缆更轻、体积更小，因此非常适合在飞机或车辆等对这一特性要求极高的应用场景中使用。
缺点
- 不存在“光纤供电”技术。由于光纤中的信号是通过光传输的，因此无法通过光纤传输电能，相机等设备必须单独供电。
CoaXPress-over-Fiber 的抖动和延迟分别是多少？与“传统” CoaXPress 相比如何？
CoaXPress-over-Fiber 基于 CoaXPress 协议，在抖动和延迟方面表现出了与 CoaXPress 相同的高性能。此外，与 CoaXPress 相比，CoaXPress-over-Fiber 支持更高的传输速率。
General
| Product name: | PC3625 Coaxlink QSFP+ |
| Product code: | 3625 |
| Product status: | Released |
Mechanical
| Form factor: | PCIe Card |
| Cooling method: | Air cooling / fan-cooled |
Host Bus
| Standard: | PCIe 3.0 |
Camera Inputs
| Camera interface standard: | CoaXPress |
