常规
| 型号: | EoSens9.5CCX12-M58 |
| 产品代码: | F006224 |
| 产品系列: | EoSens CoaXPress-12 |
| 状态: | Prototype/engineering sample |
传感器
| 传感器类型: | Area scan |
| 色度: | Color |
| 光谱: | Visible |
| 光谱范围: | 380 nm to 1000 nm |
| 分辨率: | 4,096 × 2,304 (9.50 MP) |
| 传感器型号: | Luxima LUX9506 |
| 传感器架构（材料）: | cmos |
| 快门类型: | global-shutter |
| 传感器尺寸: | 26.62 × 14.98 mm (30.55 mm, 2) |
| 像素尺寸: | 6.50 µm × 6.50 µm |
像素格式
| 传感器位深度: | 8-Bit,10-Bit,12-Bit |
| RGB像素格式: | bayer8, bayer10, bayer12 |
时序与增益
| 最大帧率: | 503 fps |
| 最大帧率 ROI模式: | 4096 x 2304 | 503 fps, 1920 x 1080 | 2243 fps, 1280 x 720 | 4898 fps, 640 x 480 | 13498 fps, 4096 x 100 | 11039 fps, 512 x 512 | 15767 fps, 512 x 8 | 225000 fps, |
| 曝光时间: | 2 µs to 40.00 ms |
| 增益: | 0.0 dB to 12.0 dB |
I/O与电源
| 非电气隔离IO: | 1 x LVDS input, 1 x LVDS output, 0 x TTL input, 0 x TTL output, 2 x 24V input, 2 x Open drain output, |
| 特定非电气隔离IO: | 1 x RS232 input, 1 x RS232 output, 0 x RS422 input, 0 x RS422 output, |
| 光电隔离线路: | 0 x Optical isolated input, 0 x Optical isolated input, |
| 电源供应: | Power over CoaXPress |
| 功耗: | 21 W (typical) |
工作条件
| 工作温度（外壳: | -10 °C to 60 °C |
机械特性
| 机身尺寸（L x W x H mm）: | 57 × 80 × 80 |
| IP防护等级: | IP30 |
| 镜头接口: | M58x0.75 |
| 重量: | 630 g |
接口
| 数字接口: | cxp-12 with 4 connections |
| 接口连接器: | (micro-BNC) |
固件功能 - 图像控制
| 曝光模式: | external |
| 增益模式: | Digital, Analog |
| 图像控制功能: | FW Features - Image Control |
固件功能 - 相机控制
| 触发模式/同步: | External TTL Signal, CXP-Trigger |

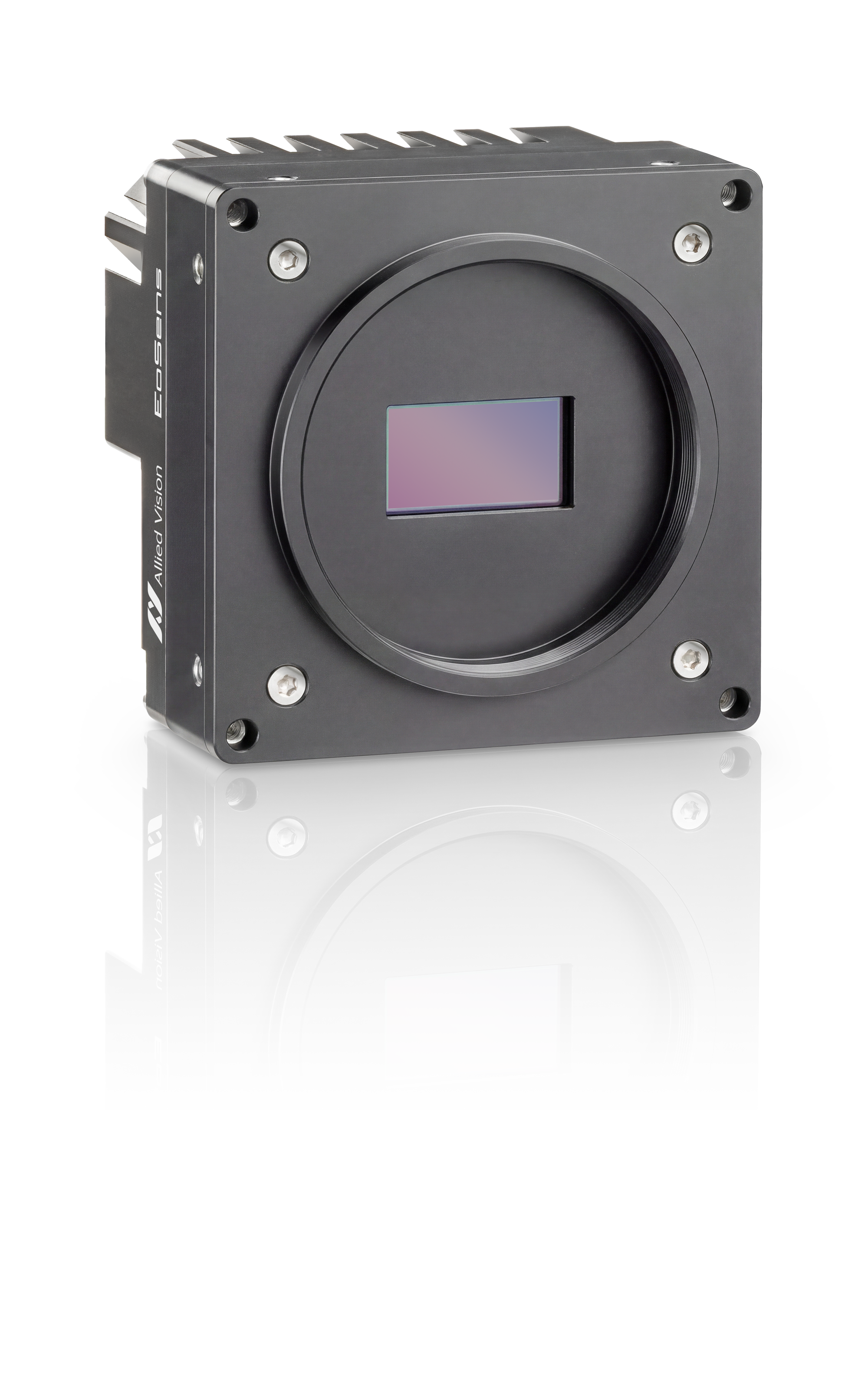

EoSens9.5CCX12-M58
分辨率
4,096 × 2,304 (9.50 MP)
帧率
503 fps
数字接口
CXP-12 with 4 connections
